Универсальный регулятор скорости UVS 10
НДС включен в стоимость |
НДС включен в стоимость |
Регулирование скорости электродвигателей осуществляется автоматически по сигналам температурных датчиков Pt1000 или аналоговым сигналам (0–10 В, 0–20 мА) от преобразователей температуры, давления, влажности и т.д. Выходное напряжение изменяется плавно от минимального до максимального значения в зависимости от величины сигнала управления и с заданной зоной пропорциональности. На электронной плате регулятора размещены восьмипозиционный переключатель, потенциометры и dip-переключатели. С помощью восьмипозиционного переключателя выбирается необходимый режим управления вентилятором:
Увеличение/уменьшение скорости в зависимости от:
– температуры;
– влажности;
– давления;
– разницы температуры ∆t;
– разницы давлений ∆Р;
– концентрации газов (CO, CO2 и др.).
Беспотенциальный релейный выход (перекидной контакт) для включения дополнительного оборудования в зависимости от:
– температуры;
– влажности;
– давления.
Переключение выхода увеличения/уменьшения скорости в зависимости от внешнего сигнала.
С помощью потенциометров можно ограничивать максимальную/минимальную скорость вентилятора, задавать границы зоны пропорциональности, устанавливать порог его выключения и переключения встроенного реле. Dip-переключатели предназначены для выбора типа сигнала.
Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора.
В регуляторах скорости предусмотрен нерегулируемый выход 230 В, который может использоваться для подключения электроприводов воздушных заслонок или другого оборудования.
Корпус регуляторов изготовлен из АБС-пластика. Регулятор снабжен выключателем и индикаторной лампочкой на передней панели, показывающей состояние регулятора. Входная цепь регуляторов защищена плавким предохранителем.
Защита двигателя
Рекомендуется подключать к регуляторам электродвигатели со встроенными термоконтактами тепловой защиты.
Если двигатель не имеет термоконтактов, необходимо установить устройство тепловой защиты электродвигателя.
Модель |
Напряжение, |
Макс. ток, А |
Степень |
Габаритные размеры, |
Вес, кг |
UVS 3 |
230/50 |
3,5 |
IP 54 |
178x113x92 |
0,76 |
UVS 10 |
230/50 |
10,0 |
IP 54 |
178x113x92 |
0,92 |

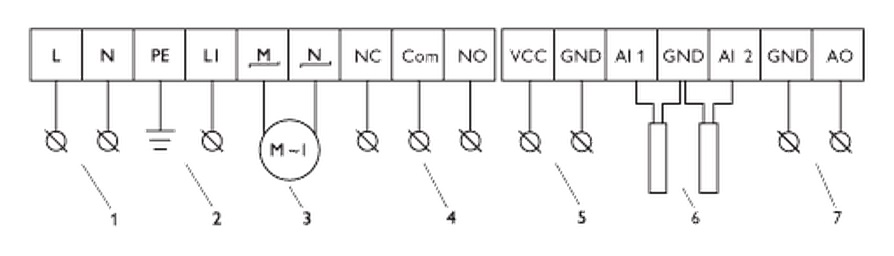

Схемы подключения
1. Напряжение питания 230 В
2. Нерегулируемый выход 230 В, 2 A
3. Электродвигатель
4. Релейные НЗ и НО выходы
5. Питание преобразователей 24 В, 100 мА
6. Датчики температуры Pt1000,
аналоговый вход 0–10 В или 0–20 мА
7. Аналоговый выход
